日本图技GL860A是一款高性能的数据记录仪，它具备多种优秀特性，可以满足多种应用场景的需求。
一、主要特点
高精度测量：GL860A能够精确测量电流、温度、湿度、脉冲、逻辑、压力等多种物理信号，测量精度高，可满足不同领域的精确测量需求。
多通道输入：该记录仪配备多个模拟输入通道，各通道相互独立且电气隔离，提高了测量的准确性和稳定性。同时，可支持扩展至**200通道，方便多参数同时测量。

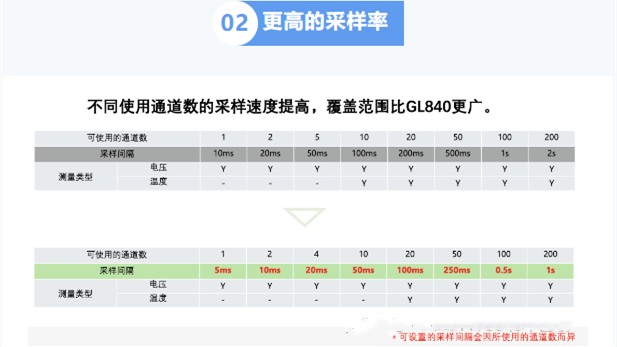

高速采样：GL860A具备较高的采样速度，采样率可达5ms，能够快速捕捉信号的变化，确保记录数据的完整性和准确性。
大容量存储：标配8G内置Flash闪存，且支持外接SD卡**扩展至32G存储空间，可长时间连续存储大量数据。
二、功能特性
实时显示与监控：配备直观的显示屏，可实时显示测量数据、波形等信息，方便用户随时了解测量状态。
数据记录与存储：支持连续记录、触发记录等多种记录模式，数据可保存为二进制格式、文本格式等，便于后续处理和分析。
报警功能：可设置报警阈值，当测量数据超过设定的阈值时，记录仪会发出声光报警信号。
图技GL860A数据记录仪以其高精度、多通道、高速采样和大容量存储等特点，广泛应用于工业、科研、环境监测等领域，为数据监测和分析提供可靠支持。
日本GRAPHTEC图技 midi LOGGER GL860A系列数据记录仪是原GL840记录仪的升级产品，在原有功能产品上增加了新服务“G-REMOTE"・三个新功能（报警历史、CH计算增强、记忆循环功能）。增加和PLC联接功能，进一步分析。
图技GL860数据记录仪特点

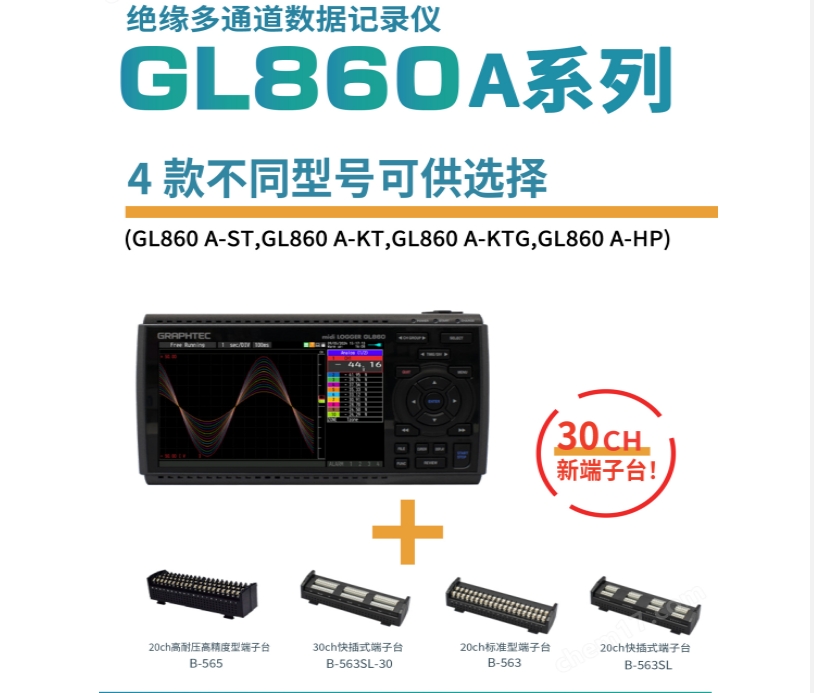

- 添加了新的30通道端子，现在有 4 个端子阵容模式，可根据应用工况进行选择。

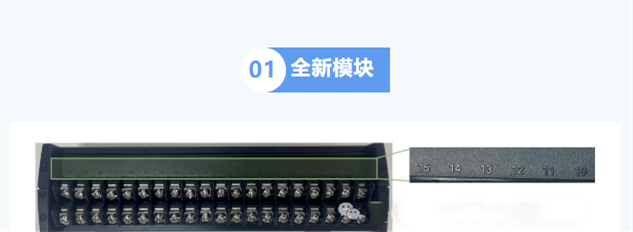

・新端子台将3端子改为2端子形式，并刻上CH编号。空间变得更大，更容易接线。
・新兼容远程控制服务“G-REMOTE”
・六项新功能（采样速度提升、记忆循环功能、通道复制功能、报警历史记录、CH计算增强、Modbus兼容性）
・使用可选的无线 LAN 单元，可以通过 PC 进行无线测量。
・模拟信号输入端口通道扩展
端子块通道数可从20通道扩展到最多200通道，以20通道或30通道为增量。

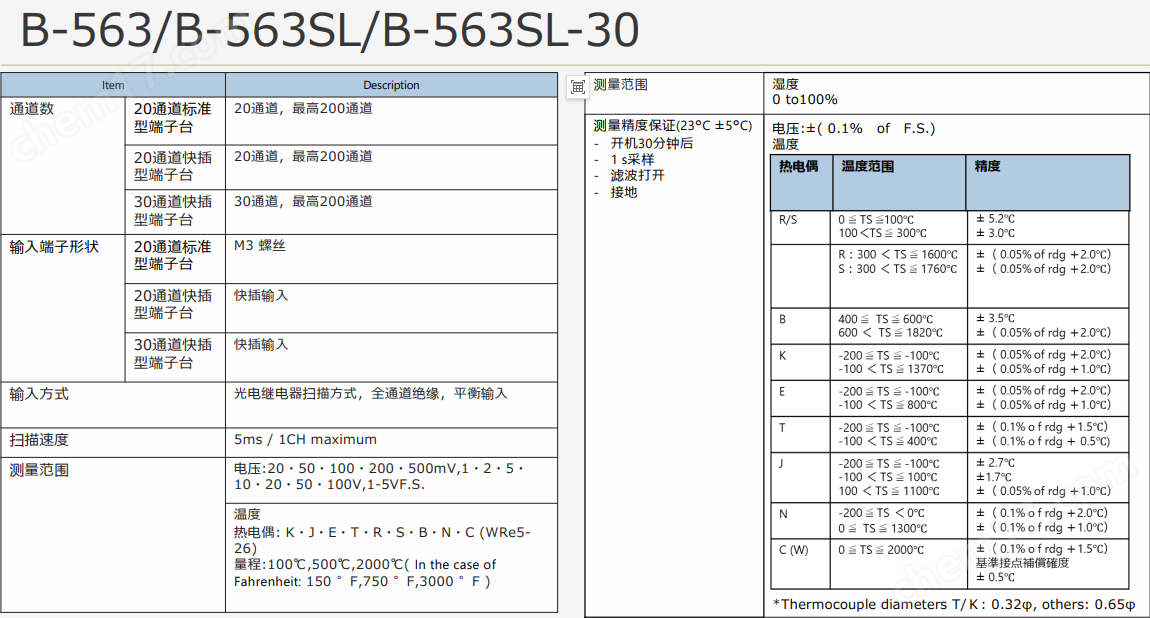

图技GL860数据记录仪技术参数
输入法 | 扫描方式采用photomos继电器，所有通道隔离，平衡输入 |
测量范围*1 | 电压 | 20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V满量程 |
温度 | 热电偶：K、J、E、T、R、S、B、N、C（以前为 W (WRe5-26)） |
RTD（**三线式）：Pt100、JPt100、Pt1000 (IEC751) | （*不可连接电阻温度传感器） |
温度范围：100℃、500℃、2000℃（华氏度：150°F、750°F、3000°F） |
湿度 | 0 至 100%（需要单独的专用湿度传感器 B-530） |
**输入电压 | 输入端子之间 +/- | 20mV～2V量程：60Vp-p（输入端子+/-之间），5V～100V量程：110Vp-p（输入端子+/-之间） |
输入端子/输入端子之间 | 600Vp-p | 60Vp-p |
输入端与GND之间 | 300Vp-p | 60Vp-p |
耐电压 | 输入端子/输入端子之间 | 600Vp-p | 350Vp-p 1 分钟 |
输入端与GND之间 | 2300VACrms 1 分钟 | 350Vp-p 1 分钟 |
电压测量精度 | ±（满量程的0.05%+10μV） | 满量程的±0.1% |
工作温度环境 | 0～45℃ |
外形尺寸（*包括主体） | 240×166×52.5mm （不含突出部分） | 240×158×52.5mm （不含突出部分） |
质量（大约）（*包括主体） | 1035g（不含AC适配器和电池） | 1010g（不含AC适配器和电池） |
各测量精度请参阅使用说明书。

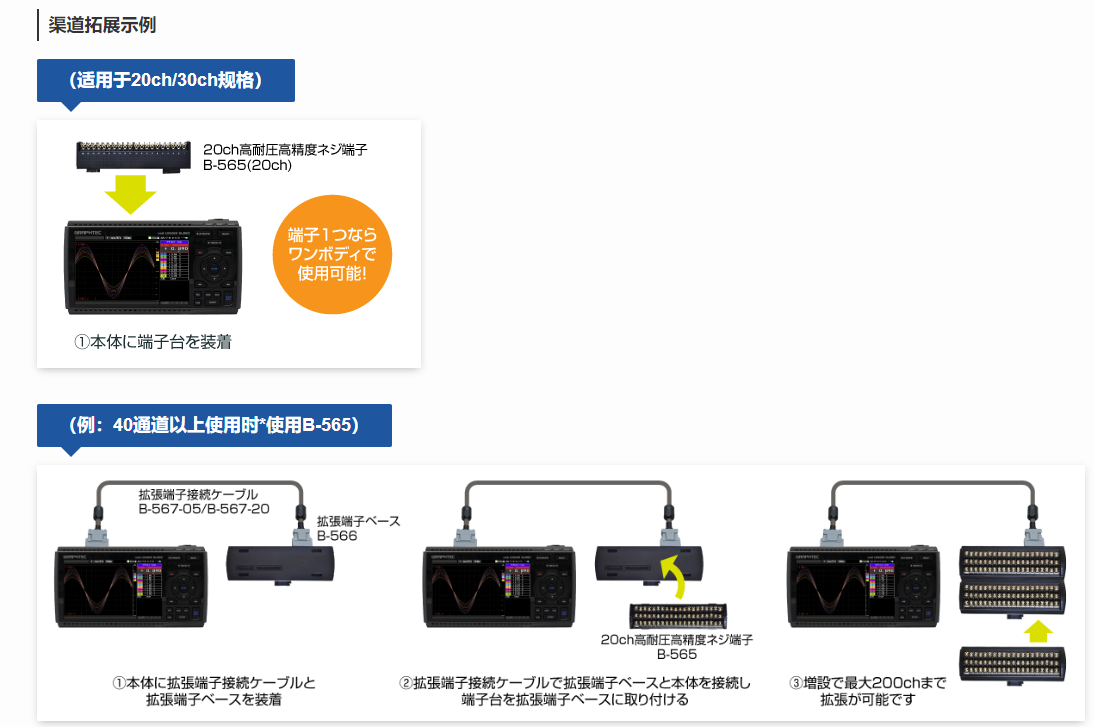

图技GL860数据记录仪渠道拓展示例
测量电压
| 测量温度
|
配备从 20mV 到 100V 的宽量程
| 热电偶：K、J、E、T、R、S、B、N、C（以前的 W：WRe5-26） RTD *（** 3 线式）：Pt100、JPt100、Pt1000 (IEC751)
*** B- 565 |
测量电流（4-20mA）
| 测量湿度
|
可选配 250Ω 分流电阻，配备专用的 1-5V 测量范围。
| 可选配专用湿度传感器，传感器电源也由主机提供，并安装了专用湿度范围
|
分流电阻250Ω（B-551）*
| 湿度传感器（B-530）
|
|
|
还配备数字 I/O
| <逻辑/脉冲输入（任意4点） >
|
通过连接可选的输入/输出电缆可以使用数字 I/O。
| 逻辑：无电压接点（A接点、B接点、NO、NC）、集电极开路、带电压输入的HL判定
|
输入输出电缆（B-513）
| 脉冲：每个通道可从3种模式（转速、积分、瞬时）中选择
|
| <4个报警输出点>
|
| 每个输入通道均可设置报警条件 发生警报时，可从输出 1 至 4 输出信号。
|

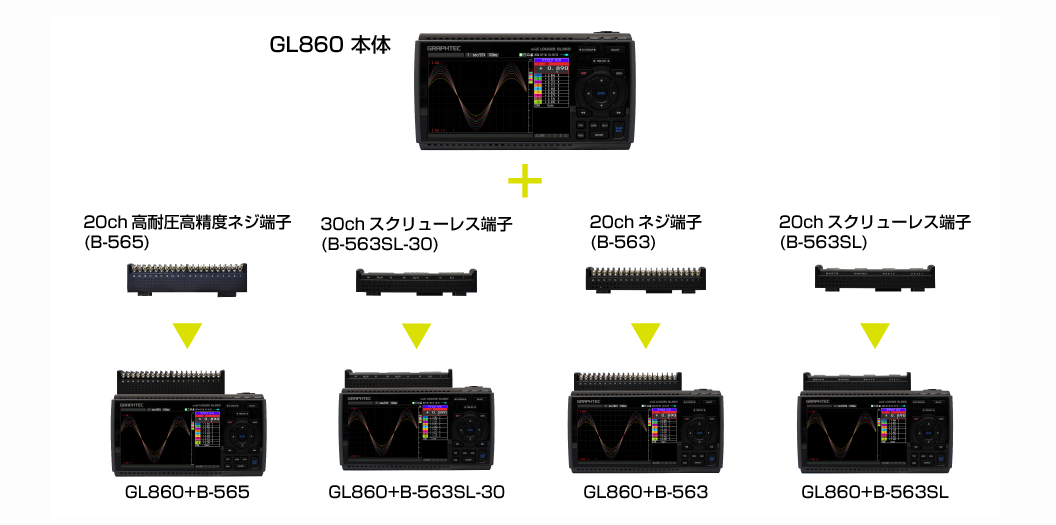

-4 种终端应用可供根据应用进行选择

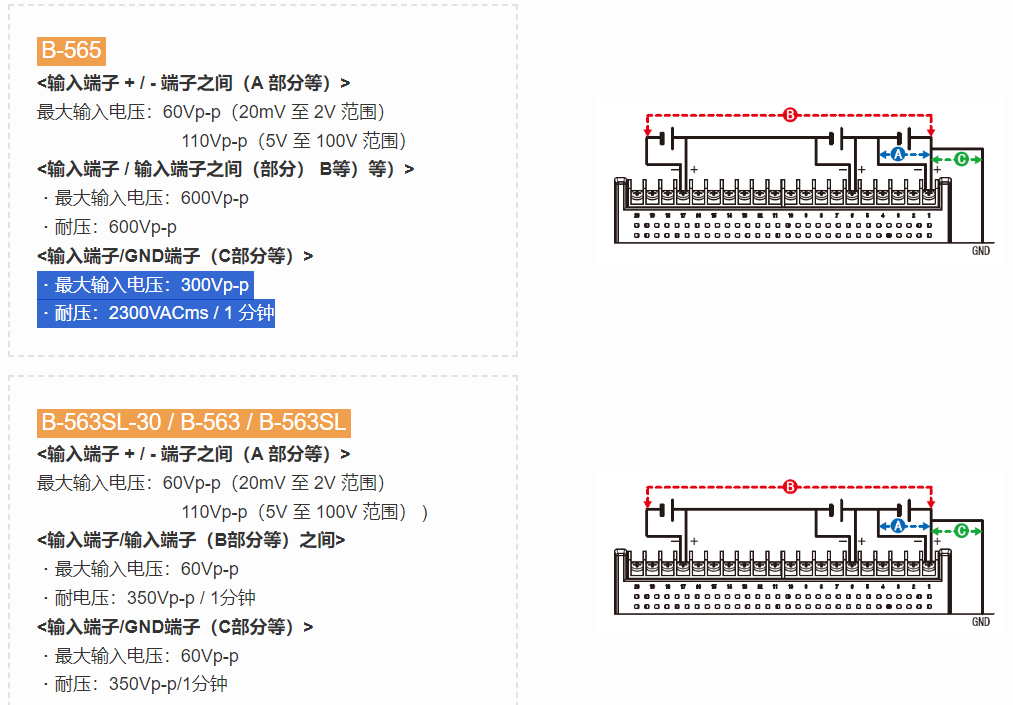

关于最 大输入电压
产品阵容包括高压 B-565。请根据您的测量目的选择终端单位。
渠道拓展示例 | 20通道 | 30频道 | 40频道 | 50频道 | 100频道 | 200频道 |
GL860主体 | 1 | 1 | 1 | 1 | 1 | 1 |
扩展端子连接电缆
(B-567-05/B-567-20) | – | – | 1 | 1 | 1 | 1 |
扩展端子座
(B-566)
| – | – | 2 | 2 | 4 | 7 |

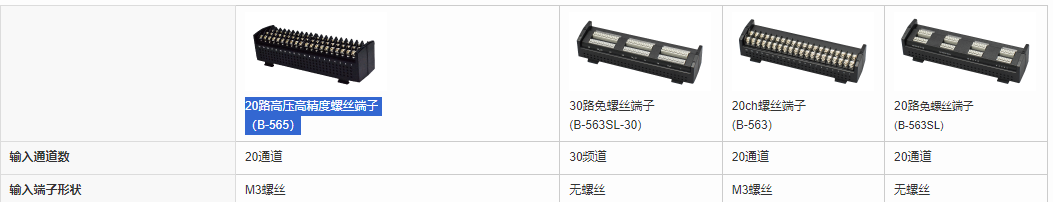

20路端子*1 (B-565/B-563/B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
30路端子*1 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
B-565/B-563SL-30/B-563/B-563SL可以混合使用，但
混合时的耐压为B-563SL-30/B-563/B-563SL的耐压。
- 混合时的精度是每个端子的精度。

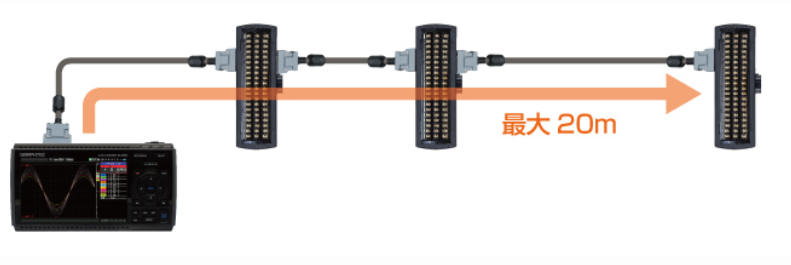

-可以使用扩展端子连接电缆（2 种：50cm / 2m）将主机和端子或端子与端子之间分开。

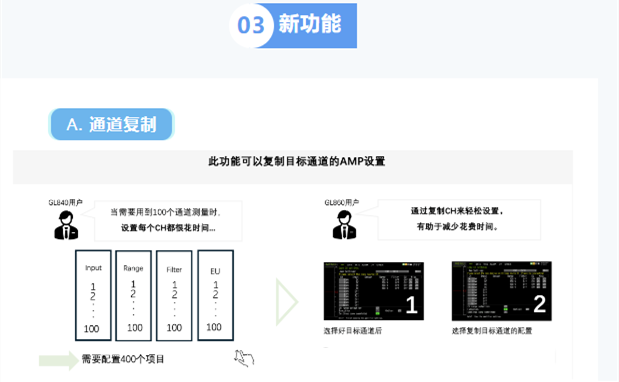

-使用多个通道时方便的设置复制功能
此功能允许您将特定通道的输入、范围、滤波器、EU 等设置一次性复制到其他通道。
只需选择通道即可进行设置，大大缩短了测量前的准备时间。您还可以复制触发器和警报设置。
